تفاصيل المنتج
مكان المنشأ: تشانغتشو، جيانغسو، الصين
اسم العلامة التجارية: SUPAL
رقم الموديل: صناعة المعدات الأولية
شروط الدفع والشحن
الحد الأدنى لكمية: 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆
الأسعار: To be negotiated
تفاصيل التغليف: 1.One piece in a platic pipe, 10 pieces per group. 1. قطعة واحدة في أنبوب بلاتيك، 10 قطع ل
وقت التسليم: 7-15days
شروط الدفع: T/T
القدرة على العرض: 10000000 قطعة
النوع: |
مطحنة نهاية مسطحة |
النغمة: |
2 |
الموارد البشرية: |
50 ساعة |
الدقة: |
دقة عالية |
زاوية لولبية: |
35 درجة |
طلاء: |
ذهب |
النوع: |
مطحنة نهاية مسطحة |
النغمة: |
2 |
الموارد البشرية: |
50 ساعة |
الدقة: |
دقة عالية |
زاوية لولبية: |
35 درجة |
طلاء: |
ذهب |

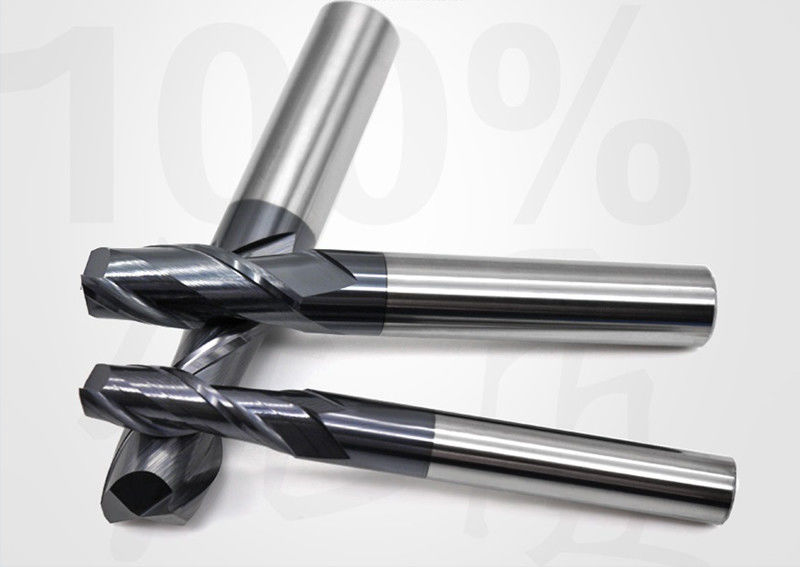

الاسم:HRC50° 2 قطعة طحن فولفستين الصلب المقاوم بالفلوت
زاوية دوامة:35 °طلاء:ALTin
رقم الشفرة:2 النايHRC:50 درجة
آلات الأدوات المطبقة:مركز التصنيع CNC، آلة الحفر، آلة عالية السرعة، الخ
المواد المستخدمة:صلب القالب، صلب الأدوات، الصلب الكربوني، التخفيف الحراري، الخ
الميزات الرئيسية:ألمانيا والتر آلة طحن بخمس محاور ، تصميم قطر القلب الكبير ، إزالة الشريحة سلسة ، تعزيز صلابة الأداة ، زاوية سهلة ؛ استخدام معالجة عجلة طحن الحبوب الدقيقة ،تقليل آثار عجلات الطحن السطحية، معالجة الطلاء أكثر تكافؤاً، حياة خدمة أطول.
01 صلابة عالية ومقاومة للاستعمال من المعادن الأساسية من فولفرامين الصلب
اعتماداً على المعدن الأساسي الجديد للصلب التونغستين الجزيئات الدقيقة ، فإنه يمتلك مقاومة ارتداء عالية وقوة وتنتمي إلى قطعة الطحن مع صلابة عالية وقطع عالية السرعة.
02 عمر خدمة طويلة من صناعة تايوان
يمكن معالجة المواد المعالجة الحرارية تحت HRC50 مباشرة عن طريق عملية الخام عالية السرعة إلى عملية دقيقة.طحن قطع وجه / طحن غيلوتين قصيرة هي الطريقة الرئيسية للحد من تواتر تغيير الأدوات وتوفير وقت الإنتاج مقدما.
03 نطاق واسع من المعالجة يوفر تكاليف المعالجة
القطع الطحن إلى نصف الانتهاء، آلة دقيقة الموصى بها قطع المواد داخل HRC50 °
01 تصميم الزاوية الأمامية السلبية
تبني تصميم الزاوية الأمامية السلبية المناسبة، والنظر في قوة الحافة وحدة.يتم استخدام قطر النواة الكبير لتعزيز صلابة الأداة وجعل قطع وإزالة رقائق مستقرة.
02 تصميم الحزام ذو الحواف المزدوجة
الحافة المزدوجة مع تصميم زاوية 35 درجة، مما يجعل القطع الطحن أكثر مقاومة للاستعمال، وأقل حفرة المنتج وليس من السهل الالتصاق بقطعة الطحن.
03 تشامفر سهلة التشغيل
تخطيط المقبض التفاصيل أسهل لتناسب
| الرقم | النموذج | قطر الشفرة D1 |
قطر الجذع د |
رقم الشفرة T |
طول الناي L1 |
الطول الإجمالي (ل) |
| 1 | 1x4Dx2Tx50L | 1 | 4 | 2 | 3 | 50 |
| 2 | 1.5x4Dx2Tx50L | 1.5 | 4 | 2 | 4.5 | 50 |
| 3 | 2.0x4Dx2Tx50L | 2 | 4 | 2 | 6 | 50 |
| 4 | 2.5x4Dx2Tx50L | 2.5 | 4 | 2 | 7 | 50 |
| 5 | 3.0x4Dx2Tx50L | 3 | 4 | 2 | 8 | 50 |
| 6 | 3.5x4Dx2Tx50L | 3.5 | 4 | 2 | 10 | 50 |
| 7 | 4.0x4Dx2Tx50L | 4 | 4 | 2 | 11 | 50 |
| 8 | 5.0x6Dx2Tx50L | 5 | 6 | 2 | 13 | 50 |
| 9 | 6.0x6Dx2Tx50L | 6 | 6 | 2 | 15 | 50 |
| 10 | 7.0x8Dx2Tx60L | 7 | 8 | 2 | 17 | 60 |
| 11 | 8.0x8Dx2Tx60L | 8 | 8 | 2 | 20 | 60 |
| 12 | 9.0x10Dx2Tx75L | 9 | 10 | 2 | 23 | 75 |
| 13 | 10.0x10Dx2Tx75L | 10 | 10 | 2 | 30 | 75 |
| 14 | 12.0x12Dx2Tx75L | 12 | 12 | 2 | 30 | 75 |
| 15 | 14x16Dx2Tx100L | 14 | 16 | 2 | 35 | 100 |
| 16 | 16x16Dx2Tx100L | 16 | 16 | 2 | 40 | 100 |
| 17 | 18x20Dx2Tx100L | 18 | 20 | 2 | 40 | 100 |
| 18 | 20x20Dx2Tx100L | 20 | 20 | 2 | 40 | 100 |
معايير القطع التقليدية
| مواد القطع | فولاذ الكربون | فولاذ الكربون | الفولاذ السليمي،فولاذ الأدوات | الفولاذ السليمي،فولاذ الأدوات | الفولاذ السليمي،فولاذ الأدوات | الفولاذ السليمي،فولاذ الأدوات | سبيكة الصلب المقاومة للحرارة المقاومة للحرارة | سبيكة الصلب المقاومة للحرارة المقاومة للحرارة | سبيكة الصلب المقاومة للحرارة المقاومة للحرارة | سبيكة الصلب المقاومة للحرارة المقاومة للحرارة |
| صلابة القطع | أقل من 30 ((HRC) | أقل من 30 ((HRC) | 30-35 ((HRC) | 30-35 ((HRC) | 35-40 ((HRC) | 35-40 ((HRC) | 40-45 ((HRC) | 40-45 ((HRC) | 45-55 ((HRC) | 45-55 ((HRC) |
| قطر الحافة | معدل الدوران | الغذاء | معدل الدوران | الغذاء | معدل الدوران | الغذاء | معدل الدوران | الغذاء | معدل الدوران | الغذاء |
| 1 | 16000 | 120 | 9500 | 75 | 7600 | 70 | 5700 | 66 | 3200 | 24 |
| 2 | 9500 | 160 | 5700 | 105 | 4500 | 95 | 3300 | 82 | 1900 | 35 |
| 3 | 7400 | 220 | 4500 | 140 | 3600 | 125 | 2600 | 110 | 1500 | 46 |
| 4 | 6400 | 300 | 3800 | 180 | 3000 | 160 | 2200 | 150 | 1270 | 60 |
| 5 | 5700 | 370 | 3400 | 220 | 2700 | 220 | 2000 | 180 | 1150 | 75 |
| 6 | 5300 | 480 | 3200 | 290 | 2500 | 260 | 1900 | 220 | 800 | 96 |
| 8 | 4000 | 480 | 2400 | 290 | 1900 | 260 | 1400 | 220 | 800 | 96 |
| 10 | 3200 | 480 | 1900 | 290 | 1500 | 250 | 1100 | 210 | 640 | 93 |
| 12 | 2600 | 460 | 1600 | 280 | 1300 | 250 | 950 | 210 | 530 | 93 |
| 16 | 2000 | 360 | 1200 | 220 | 950 | 200 | 710 | 170 | 400 | 72 |
| 20 | 1600 | 290 | 950 | 170 | 760 | 150 | 570 | 135 | 320 | 57 |
